石家莊凍肉切丁機的設計要求和傳動原理

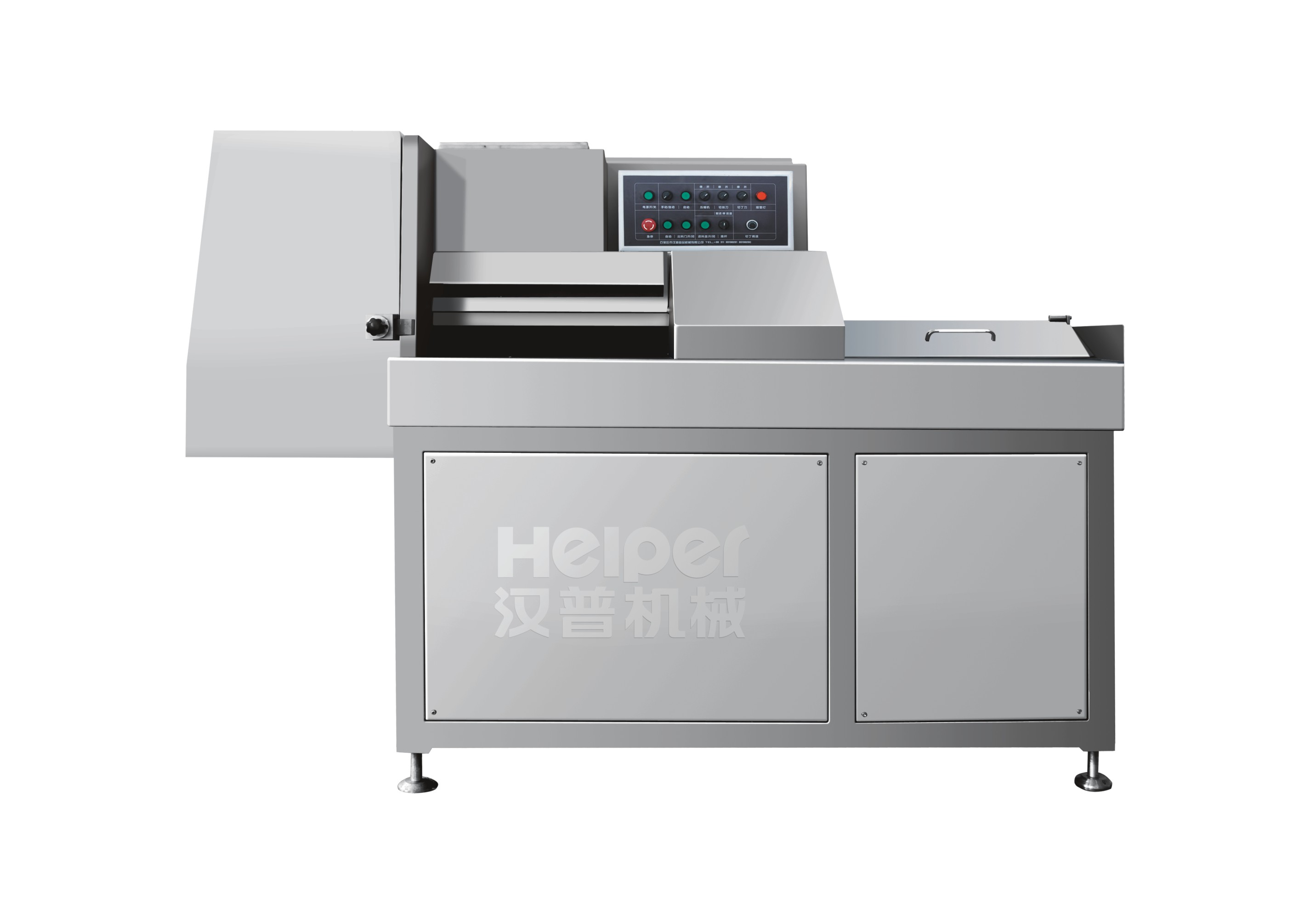

石家莊凍肉切丁機是現在人們使用比較多的食品機械，主要由進料斗、切刀組件、傳動機構、驅動機構、機架和機罩等組成。那么石家莊凍肉切丁機的設計要求和傳動原理是怎樣的？

一、設計要求：

1、采用三刀聯動。即切片、切條、切粒三組刀具協調動作。首先將肉切成片，然后切成條.切片、切條刀具均作住復運動。最后切粒刀模擬人工切肉的動作，既作上下住復運動又作左右移動，實現由上而下的滑切，將肉條切成粒。

2、各組刀具由偏心輪及凸輪控制，按規定順序協調動作，并且使各組刀具的切割時間，由送料凸輪的凸輪曲線來保證處在各組刀具位移曲線斜率最大的區間。

3、石家莊凍肉切丁機各組刀具在一個周期內，切割工作時間盡可能延長，回程時間盡可能縮短，以減小切割阻力。

4、切完一盒肉料，石家莊凍肉切丁機送料器自動回位，電機自停.松開料盒鎖緊手柄，料盒門自動打開.以減輕工人勞動強度。

5、凡與食品接觸的零件均采用不銹鋼材料制作。

二、傳動原理

通過圓柱，圓錐齒輪減速器帶動各傳動機構運動。由切片刀偏心搖汗機構帶動切片刀組上下注復運動，將料盒中送進的肉塊切成肉片，其截面為長方形。

由切條刀偏心搖汗機構帶動切條刀組作左右往復運動，將料盒中送進的肉片切成條狀，其截面為正方形。

由切粒刀凸輪搖桿機構和切粒刀偏心搖桿機構按慢進、快退、停歇的上下、左右平動，將肉條切成正方形粒狀。

由送料凸輪機構，通過棘輪機構及齒輪齒條機構，實現送料的步進。

由送料自動回位限位開關及手柄、通過發條彈簧實現送料器的自動回位。

以上是為大家總結的石家莊凍肉切丁機的設計要求和傳動原理，如果你想購買凍肉切丁機，可以來我們公司看看，或致電咨詢，電話：13785172660
